概述 APPLICATION
TNS系列高精度全自動三相交流穩壓電源，由單相TND(SVC)系列高精度自動穩壓電源組合而成，三相分相調節，保證各相電壓穩定安全，電網輸入為三相四線制，星形(Y形)接法，輸出可用三相四線制或三相三線制，由三只電流表分別指示各相的輸出電流，由一只轉換開關和一只電壓表?yè)Q檔檢測各相輸出線電壓。20KVA及以上規格TNS系列高精度自動三相交流穩壓器，由三只相應規格的單相自動穩壓電源構成，采用自耦式。
產品性能 SPECIFICATIONS
輸入電壓 | 三相 Three phases :260V-430V | 輸出電壓 Output voltage | 三相 Three phases：380V±3% |
| 相數 Phase number | 三相 Three phases | 調整時間 Response time | <1秒（輸入電壓變化10%時） <1sec.（against 10% input voltage deviation） |
| 效率 Efficiency | ≥90% | 環境溫度 Ambient temperature | -10℃~+40℃ |
| 相對濕度 Relative humidity | <90% | 波形失真 Waveform distortion | 無附加波形失真 Non-lack fidelity wareform |
| 頻率 Frequency | 50Hz/60Hz | 絕緣電阻 Insulation resistance | >5MΩ |
外型尺寸、包裝 OUTLINE & PACKING
| 型號規格 Model | 輸出功率 Output power （KVA） | 產品尺寸Outline（cm） | 凈重 Weight(kg) | ||
| 長（L） | 寬（W） | 高（H） | |||
| TNS-1.5K | 1.5 | 48.5 | 22.5 | 17 | 20 |
| TNS-3K | 3 | 48.5 | 22.5 | 17 | 24 |
| TNS-4.5K | 4.5 | 48.5 | 22.5 | 17 | 28 |
| TNS-6K | 6 | 36 | 28 | 68 | 29 |
| TNS-9K | 9 | 38 | 32 | 78 | 43 |
| TNS-15K | 15 | 44 | 36 | 78 | 68 |
| TNS-20K | 20 | 52 | 40 | 86 | 85 |
| TNS-30K | 30 | 49 | 46 | 97 | 91 |
| TNS-40K | 40 | 64 | 57 | 118 | 175 |
| TNS-50K | 50 | 64 | 57 | 118 | 185 |
| TNS-60K | 60 | 64 | 57 | 118 | 196 |
| TNS-75K | 75 | 67 | 55 | 132 | 207 |

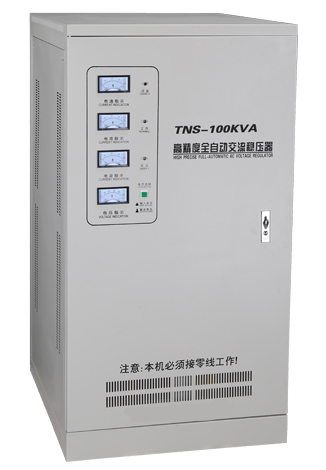

| TNS-100K | 100 | 67 | 55 | 132 | 273 |
