APF工作原理
APF有源電力濾波器通過外部電流互感器（CT），實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，然后通過PWM信號發送給內部IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流，實現濾波功能。
產品特點
綠色化
·效率高達97%
·增強型控制算法
·效率更高的三電平拓?fù)?/span>
·基于精確模型的熱設計和結構優化
模塊化
·N+1冗余，顯著提高系統可靠性
·流水線生產，更出色質量保證
·減小系統單故障點
·靈活并聯，適應不同工況
智能化
·人機界面，觸摸屏圖形顯示
·遠程網絡監控功能
·多機并聯集中監控功能
小型化
·小體積，占用空間少，靈活適應不同工況
·安裝創新，壁掛式或機架式安裝
·使用更少的原材料，保護環境

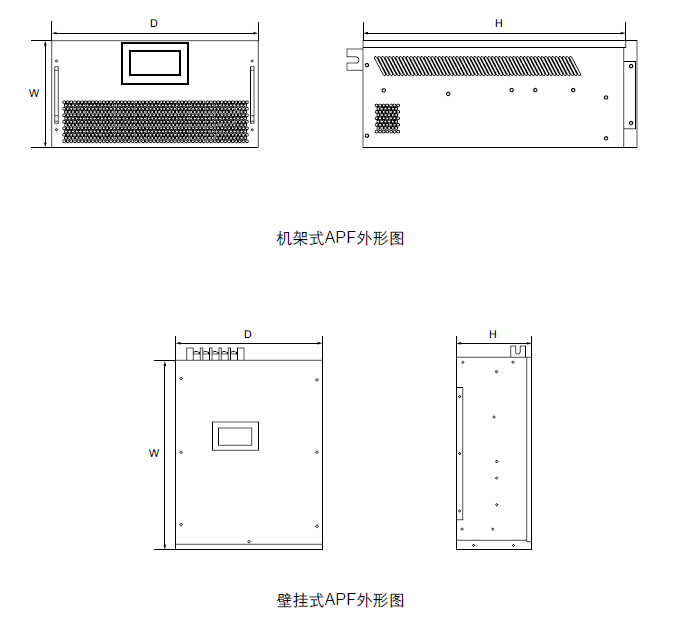

APF安裝尺寸

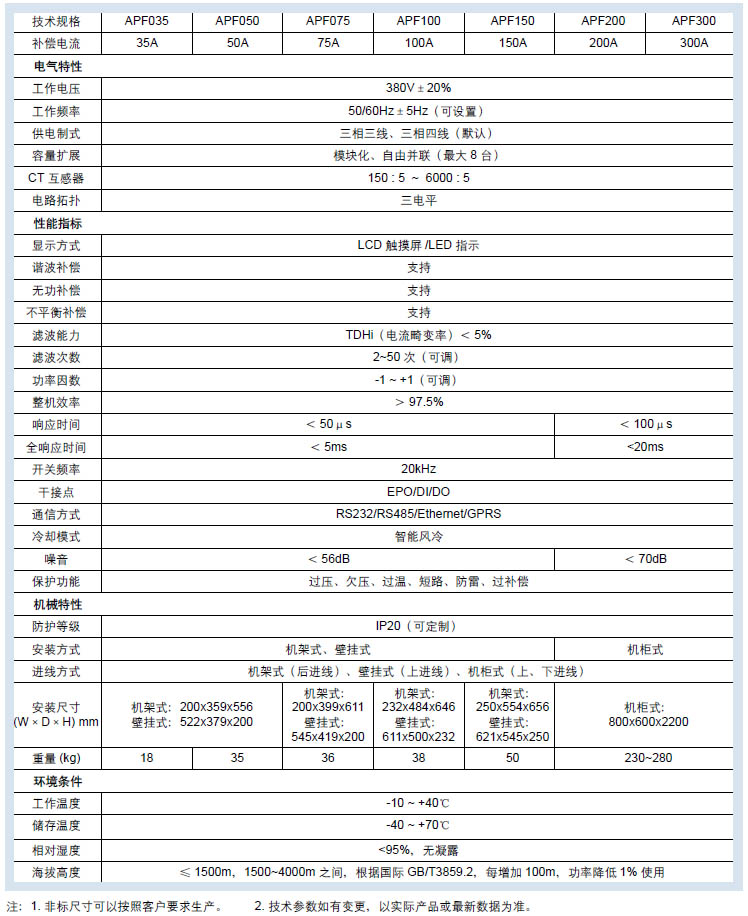

APF主要技術參數
